Snelafvoer-Drinkbak 4,2 m

  • Conisch, aflopende drinkbak met afgeronde hoeken uit volledig RVS voor wandbevestiging
  • Gering waterverlies door drinkbak met anti-morsrand
  • Vlotterkap eenvoudig te openen zonder gebruik van gereedschap
  • Vlotter MASTERFLOW, waterafgifte tot 40 l/min, inclusief aansluit knie ¾" bi.dr.
  • Aflaatstop inclusief Stophouder DE LUXE: eenvoudig openen en sluiten van de afvoer boven het wateroppervlak
  • Grote wateruitloop voor snelle lediging, met houder voor een afvoerbuis
  • Met overloopgat in de aflaatstop: bij ingebouwde vorstbewaker kan het overtollige water door het gat in de afvoerstop afgevoerd worden.
  • Volumen:
    • 130.6714: 100 l
    • 130.6719: 130 l
    • 130.6723: 160 l
    • 130.6728: 200 l
    • 130.6742: 280 l

Noot voor 4,2 m-variant (130.6742)

  • Extra lange drinkbak met 4,2 m Totaallengte
  • 3,7 m effectieve drinklengte voor de dieren, daardoor in grote stallen geschikt voor watervoorziening tot 52 melkkoeien (MDV – 7 cm drinkruimte per koe)
  • Voor monteren op een betonnen wand, in doorlopen tussen een dubbele rij boxdekken.
  • Bestaat uit 2 delen voor eenvoudig transport. Bij de montage worden de 2 drinkbakdelen bij het verbindingstuk met siliconenkit afgedicht en met inox bouten aan elkaar gebout.

Noot voor accessories:
  • Potenset (131.6031, 1 Set = 4 Stuks)
  • Extra vlotter (131.0700 of 131.0738) bijv. voor voorverwarmd water vanuit de melkkoeler (niet i.c.m. doorvoerbuis mogelijk)
  • Afdekplaat (131.6090) voor afscherming van de vlotterzijde voor aansluitbuizen en eventuele isolatie.
Druk
max. 5 bar (hoge druk)
Geschikt voor
melkkoeien
Draadmaat
¾"
Verwarmbaar
Ja (elektrisch)
Geschikt voor ringleiding
ja
Materiaal kom
inox
Type ventiel
vlotter
Ventilmateriaal
messing
Bestelnr.
130.6742
GTIN code
4025338333794



Verwarmingselement onder de drinkbak

  • Eenvoudige montage onder de drinkbak
  • Bij reiniging geen vervelende hoeken in de drinkbak
  • Vorstbescherming van de drinkbak tot -20°C
  • Voor het verwarmen van de aanvoerleiding: thermokabel 24 V (20 W, 2 m, 101.0861 of 30 W, 3 m, 101.1863). Deze wordt parallel aan het verwarmingselement van de drinkbak aangesloten.
  • Voor stroomvoorziening is een transformator 230/24 V benodigd. Met een buitenthermostaat (101.0389) kan de transformator ingeschakeld worden.
  • Vereiste verwarmingelement:
    • 130.6714: 131.6060 24 V, 180 W
    • 130.6719: 131.6061 24 V, 180 W
    • 130.6723: 131.6062 24 V, 360 W
    • 130.6728: 131.6062 24 V, 360 W
    • 130.6742: 131.6062 24 V, 360 W


Verwarmingselement in de drinkbak


Verwarmingselement (24 V, 180 W, 131.6063), met RVS afdekplaat en kabel-aansluitdoos. Vorstbescherming van de drinkbak tot -20°C. Voor montage moeten in de bodem van de drinkbak 4 montageboringen, zoals aangegeven, aangebracht worden. Voor de electrische aansluiting gebruikt men een SUEVIA transformator. Een buiten-thermostaat (101.0389) kan aan de transformator gekoppeld worden. Voor het verwarmen van de aanvoerleiding is een thermokabel benodigd 24 V (20 W, 2 m, 101.0861 of 30 W, 3 m, 101.1863).


Ventielverwarming


In bijzonder koude regio’s kan voor het verhogen van de vorstvrijheid van het ventiel, ventielverwarming (24 V, 7 W, 131.0527) gemonteerd worden.

Aansluiting op een ringleiding

  • Ringleiding met doorvoerbuis ¾" (131.6064) inox. Voor inbouw in alle snelafvoer drinkbakken geschikt. Door aansluiting op de ringleiding en een SUEVIA warmwater- circulatieunit wordt zowel de ringleiding als het water in de drinkbak vorstvrij gehouden
  • Ringleiding met doorvoerbuis 1", inox

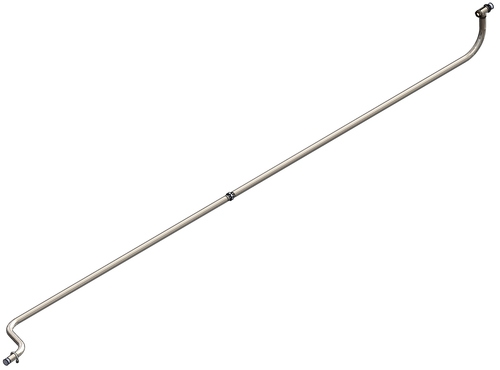

    • De doorvoerbuis 1" loopt door de complete bak. Ideaal voor het aansluiten van ringleidingen in grote stallen
    • Doorvoerbuis 1" inox. Voor inbouw in snelafvoer drinbkak (130.6714, 130.6719, 130.6723, 130.6728) bestaande uit 1 buis. Voor de drinkbak 130.6742 bestaat de buis uit 2 delen, deze worden verbonden met een koppeling.
    • Inclusief alle fittingen 1" en bevestigingsmateriaal (zie afbeelding „montagevoorbeeld zonder toebehoren")
    • Montage van vorstbewaker of beschermplaat is in combinatie met de doorvoerbuis 1" niet mogelijk.
    • passend doorvoerbuis:
      • 130.6714: 131.6110
      • 130.6719: 131.6111
      • 130.6723: 131.6112
      • 130.6728: 131.6113
      • 130.6742: 131.6114
  • Ringleiding aansluit set 1", inox (131.6067), voor inbouw in alle snelafvoer-drinkbakken geschikt. Door inzet van deze aansluitset kunnen 1"-Ringleidingen eenvoudig aan de vlotter aangesloten worden. Voor het vorstvrij houden van het water in de drinkbak is een electrische verwarming of een vorstbewaker nodig.


Vorstbewaker

Vorstvrij zonder stroom! Bij vorstgevaar opent de SUEVIA vorstbewaker automatisch, er stroomt dan een instelbare waterafgifte over de daaronder liggende vlotter. Water in de drinkbak blijft daardoor in beweging en het bevriezen wordt zo tegengegaan. Doordat het water in beweging is bevriest het minder snel, het overtollige water verdwijnt door de overloop in de aflaatstop
